適用范圍：
　　YB3系列隔爆型三相異步電動機是行業YBZ系列的更新?lián)Q代產品，是在貫徹標準化、系列化、通用化的基礎上設計的全封閉、自扇冷、鼠籠式、高效率隔爆型三相異步電動機，效率執行GB/T18613一2006《中小型三相異步電動機
　　能效限定值及節能評價》中的2級能效，相當于歐美的em效率指標，本系列電動機具有體積小、重量輕、外形美觀、運行可靠、壽*長、性能優良、安裝使用維修方便的特點，符合環保要求而且能與標準接軌，便于在此基本系列的基礎上進行國內防爆派生系列以及出口配套電機的開發。
　　本系列電動機的功率等級、安裝尺寸符合電工委員會（IEC）標準，其對應關系與德國DIN42673標準相同，有利于出口設備的配套和引進設備的備品備件。
　　本系列電動機防爆性能符合GB3836.1一2000《爆炸性氣體環境用電氣設備第l部分：通用要求》和GB38362-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》的規定，也符合IEC79一1.BS4683和ENSO018的規定，制成隔爆型。防爆標志為Exdl、Exd11AT4、Exd11BT4、Exd11CT4適用于有爆炸性氣體混合物存在的場所。
　　Exdl適用于甲烷或煤塵的爆炸性混合物存在的煤礦井下非采掘工作面環境。
　　Exd11AT4適用于工廠用11類A級，溫度組別為Tl、TZ、T3和T4組爆炸性氣體混合物存在的環境。
　　Exd11BT4適用于工廠用11類B級，溫度組別為T1、TZ、T3和T4組爆炸性氣體混合物存在的環境。
　　Exd11CT4適用于工廠用11類C級，溫度組別為Tl、TZ、T3和T4組爆炸性氣體混合物存在的環境。

　　在YB3基本系列電動機基礎上，也可制成YB3一W戶外型、YB3一TH戶內濕熱帶型、YB3一THW戶外濕熱帶型、YB3一TA戶內干熱帶型、YB3一TAW戶外干熱帶型、YB3一T戶內熱帶型、YB3一TW戶外熱帶型及YB3一WFI戶外中等防腐蝕型等氣候環境條件。

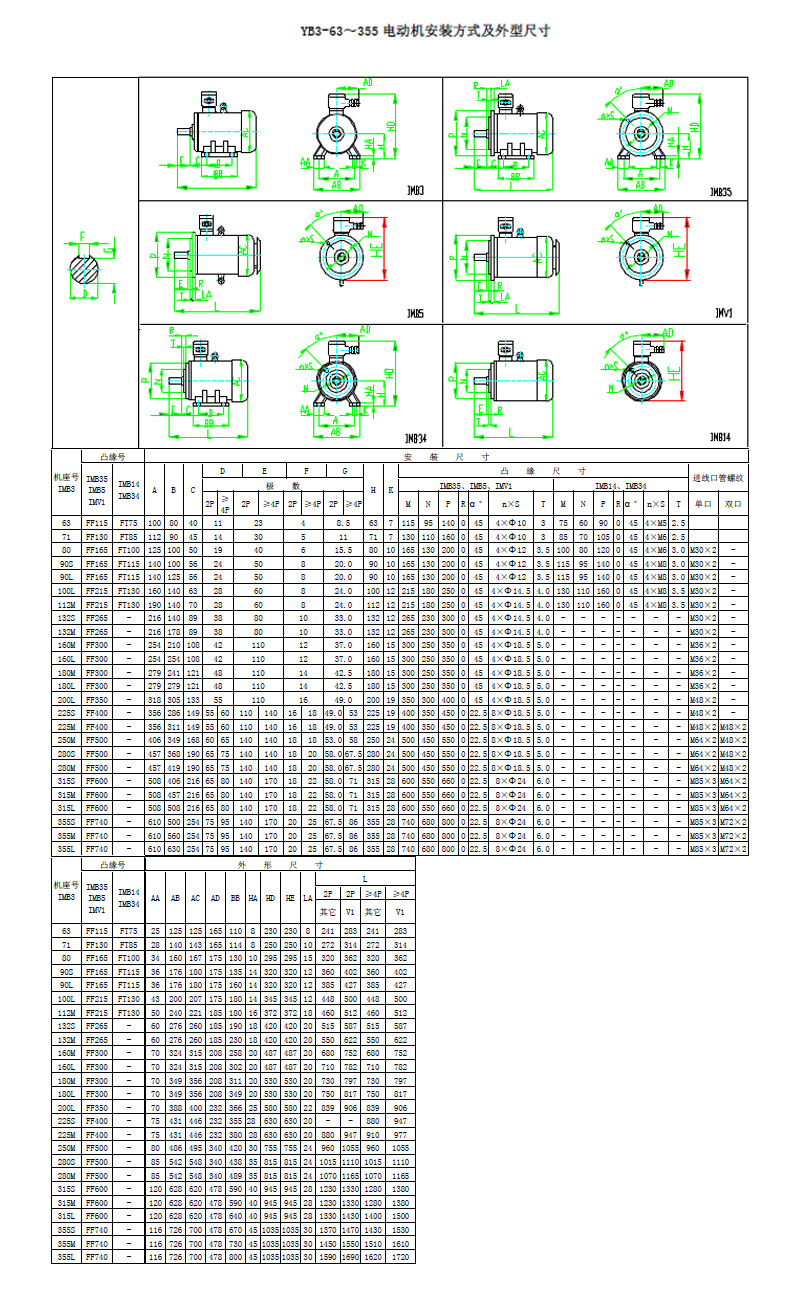

結構及安裝形式示意圖：

電機接線盒結構示意圖:

電機的剖面基本結構圖：
